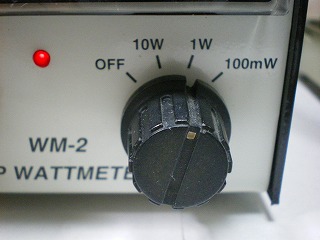

| ・QRP用電力計、電圧計、電流計、パドル、電源(6〜14Vまで可変できるもの)、イヤホン(ヘッドセットでも可)を準備します。 |  |

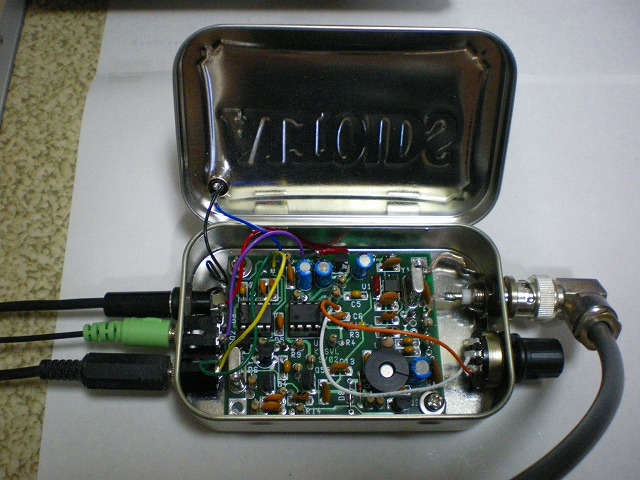

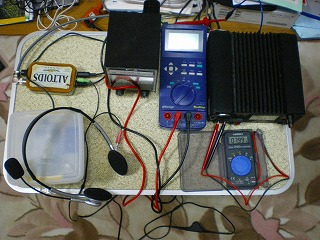

| ・それぞれ接続します。 |  |
| ・ケースのフタを閉めて、6/7/8/9/10/11/12/13/13.8/14Vそれぞれ、電流、電力を測定していきます。 ・電源を投入したら、オペレーションスイッチを長押しするとイヤホンから"ピッピッピッ"と聞こえてきます。何もしなければ、低い音で"ブッ"と鳴ります。"ピッピッピッ"となり終わってから、パドルを押し続けると、長点側は遅く、短点側は早くなります。パドルを離すとそのスピードが保持されます。 |
 |
|

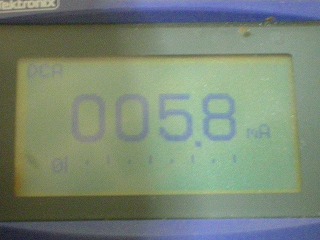

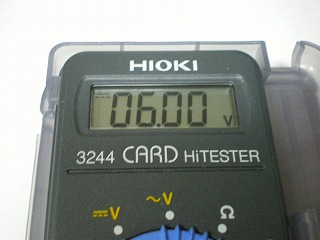

・6V時、キーイングなし(待機状態) 5.8mA |
 |

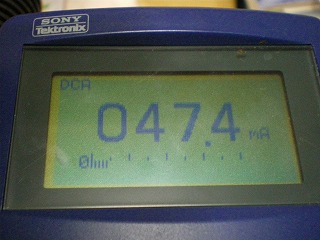

| ・6V時、キーイング時 47.4mA (6V × 47.4mA = 284.4mW) |
 |

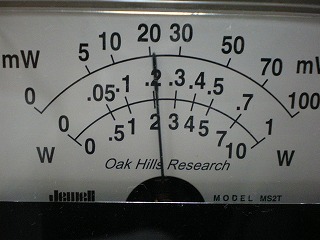

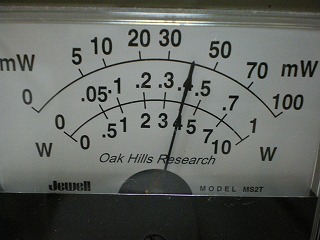

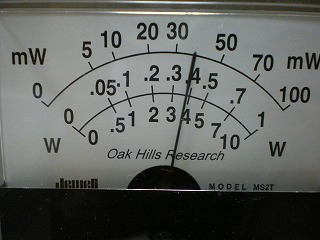

| ・6V時、出力40mW |  |

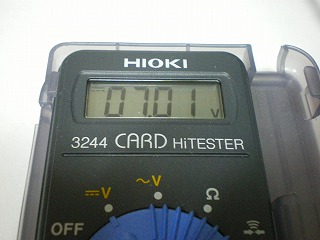

| ・7V |  |

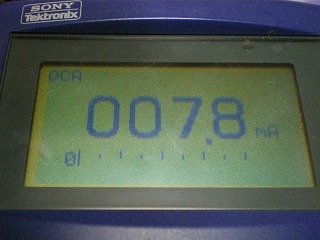

| ・7V時、キーイングなし(待機状態) 7.8mA (7V ×7.8mA = 56.4mW) |
 |

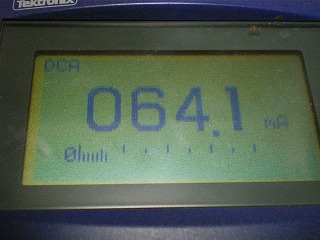

| ・7V時、キーイング時 64.1mA (7V × 64.1mA = 448.7mW) |
 |
|

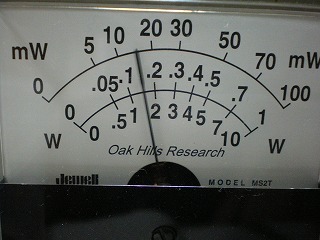

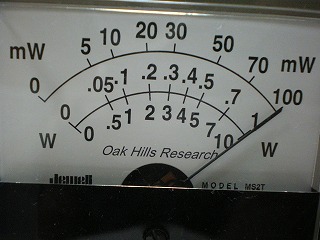

・7V時、出力100mW |
 |

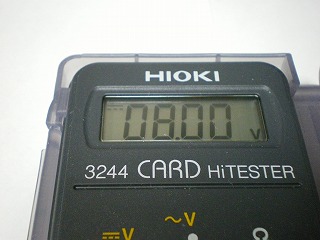

| ・8V |  |

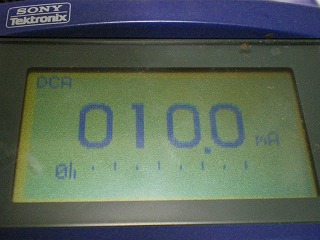

| ・8V時、キーイングなし(待機状態) 10.0mA (8V ×10.0mA = 80.0mW) |
 |
|

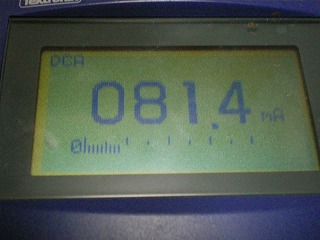

・8V時、キーイング時 81.4mA |
 |
 |
|
| ・8V時、出力150mW |  |

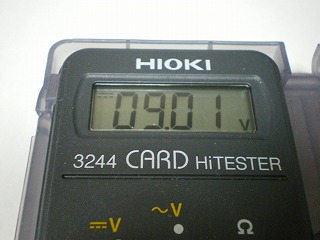

| ・9V |  |
| ・9V時、キーイングなし(待機状態) 12.9mA (9V ×12.9mA = 116.1mW) |
写真取り忘れ・・・hi |

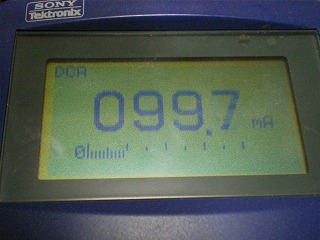

| ・9V時、キーイング時 99.7mA (9V × 99.7mA = 897.3mW) |
 |
|
・9V時、出力210mW |
 |

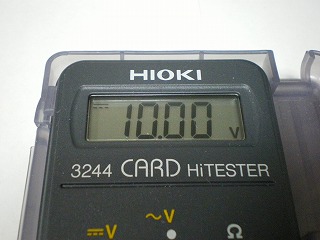

| ・10V |  |

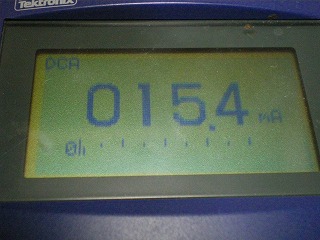

| ・10V時、キーイングなし(待機状態) 15.4mA (10V ×15.4mA = 154.0mW) |
 |
|

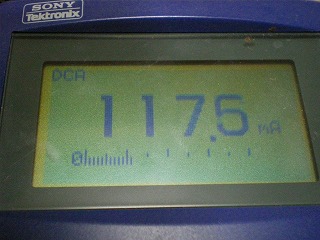

・10V時、キーイング時 117.5mA |
 |

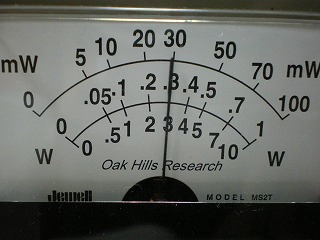

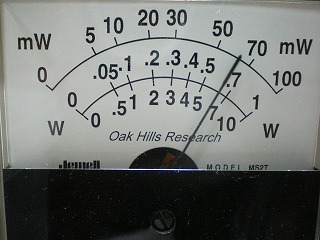

| ・10V時、出力300mW |  |

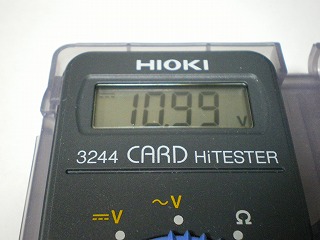

| ・11V |  |

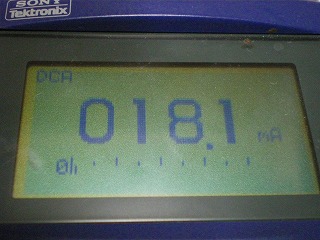

| ・11V時、キーイングなし(待機状態) 18.1mA (11V ×18.1mA = 199.1mW) |
 |

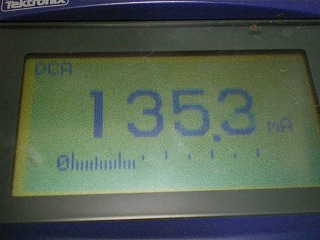

| ・11V時、キーイング時 135.3mA (11V × 135.3mA = 1488.3mW) |
 |
| ・11V時、出力380mW |  |
|

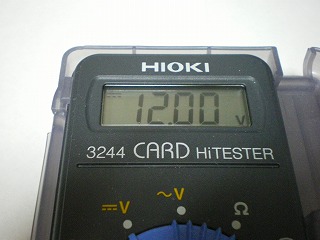

・12V |
 |

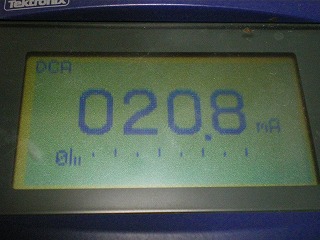

| ・12V時、キーイングなし(待機状態) 20.8mA (12V ×20.8mA = 249.6mW) |
 |

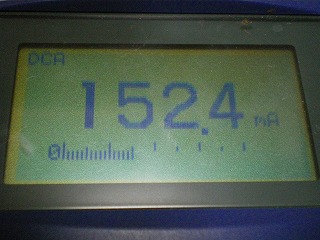

| ・12V時、キーイング時 152.4mA (12V × 152.4mA = 1828.8mW) |
 |
|

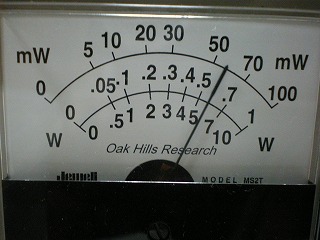

・12V時、出力500mW |
 |

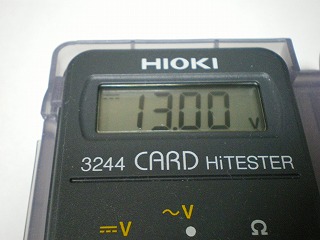

| ・13V |  |
| ・13V時、キーイングなし(待機状態) 24.0mA (13V ×24.0mA = 312.0mW) |
 |

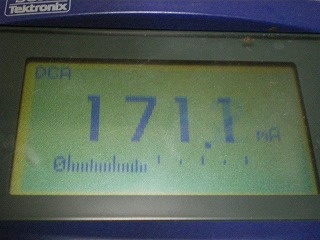

| ・13V時、キーイング時 171.1mA (13V × 171.1mA = 2224.3mW) |
 |
| ・13V時、出力580mW |  |

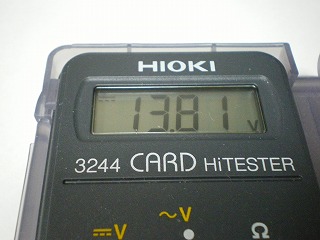

| ・13.8V |  |
|

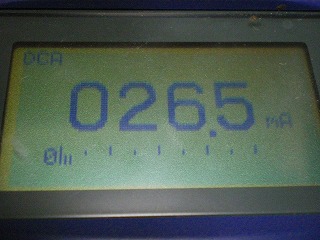

・13.8V時、キーイングなし(待機状態) 26.5mA |
 |

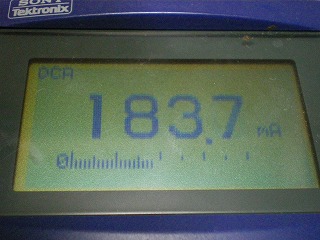

| ・13.8V時、キーイング時 183.7mA (13.8V × 183.7mA = 2535.1mW) |
 |

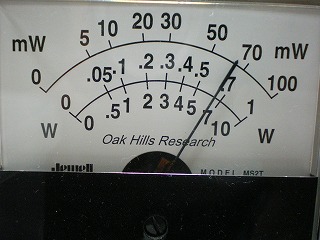

| ・13.8V時、出力650mW |  |
|

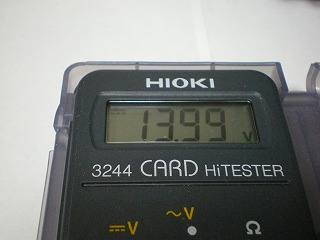

・14V |
 |

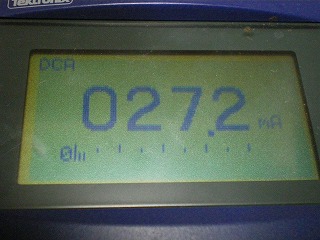

| ・14V時、キーイングなし(待機状態) 27.2mA (14V ×27.2mA = 380.1mW) |
 |

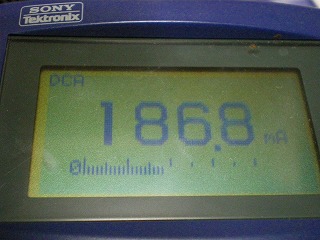

| ・14V時、キーイング時 186.8mA (14V × 186.8mA = 2615.2mW) |
 |
| ・14V時、出力660mW |  |

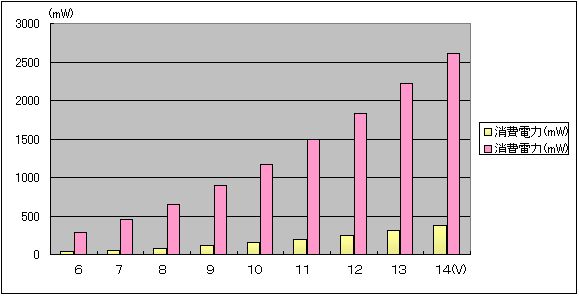

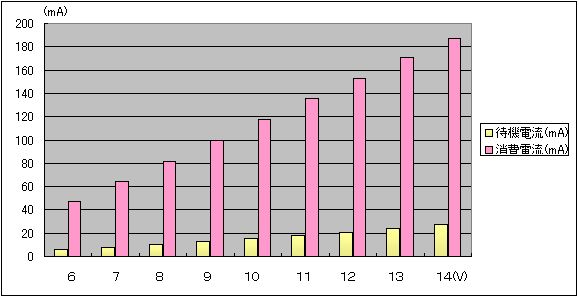

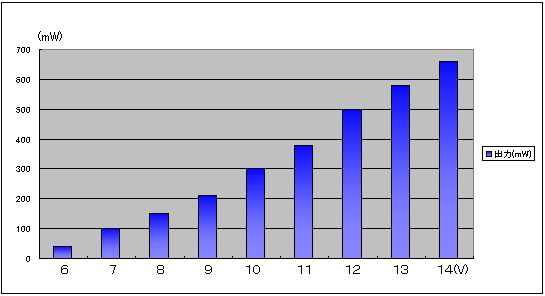

○各電圧値における待機電流(キーイングなしの状態)と消費電流(キーイングの状態)  ○各電圧値における待機時の消費電力(キーイングなし)「黄色部分」と消費電力(キーイング時)「ピンク色」  ○各電圧値における出力電力  |
|
