◆ JA1CP's 50MHz 3ele軽量デルタループ(1/λフルサイズ)◆

　・写真をクリックすると大サイズで表示します（一部の箇所は大サイズになりません）。

　JA1CP's 50MHz 1ele軽量デルタループを使用しましたが、2eleからさらに3eleにグレードアップしてみました。それでもアンテナの質量は約1.5kgで、移動運用でも十分使用できると思いました。予想以上に軽く組立性も抜群でした。

特徴・アンテナ組立時間は約3分 (簡単に設置でき、撤収も早い) ・フルサイズ・ガンママッチ・SWRは初めから調整済み　50～50.6MHz 1.5以下・耐入力 100W以下・利得約9dBi (4～5ele八木に相当) ・FB比 18dB以上・エレメント部分は2段の細いアルミパイプを使用・上部の部分の両端は目玉クリップが使用されている・仕舞い寸法は約1m ・質量約1.5Kg ・使用マスト　３５Φ（４５Φ用Ｕボルト使用可）「固定での長期使用には耐候性等、不向きです」

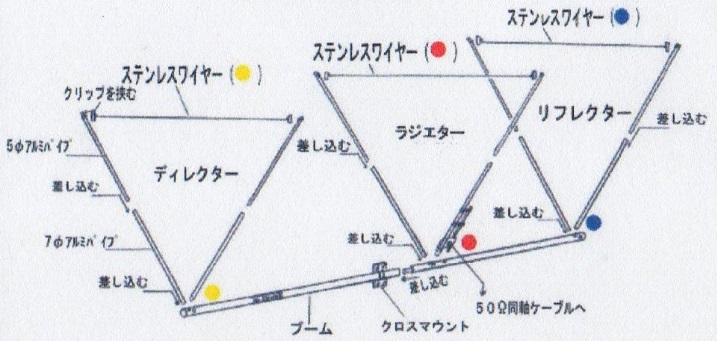

・組み立てる前に簡単な構造をイメージしておきます。

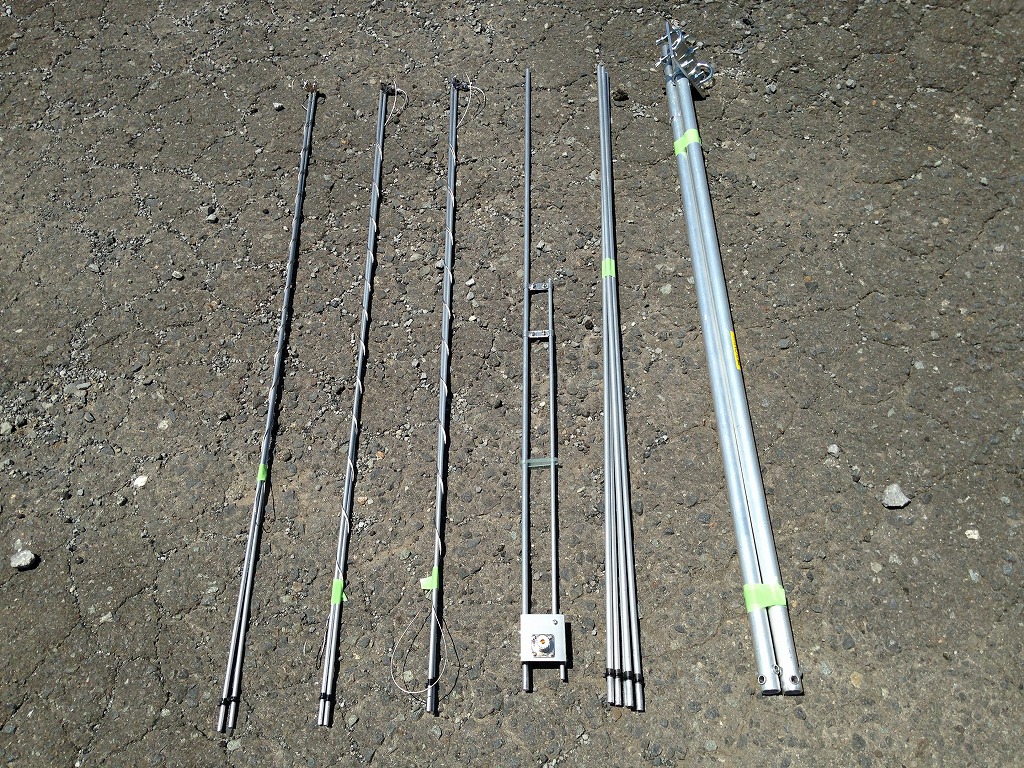

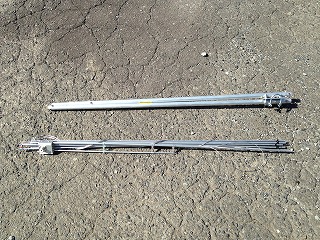

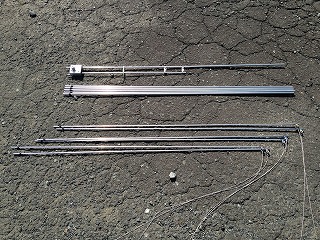

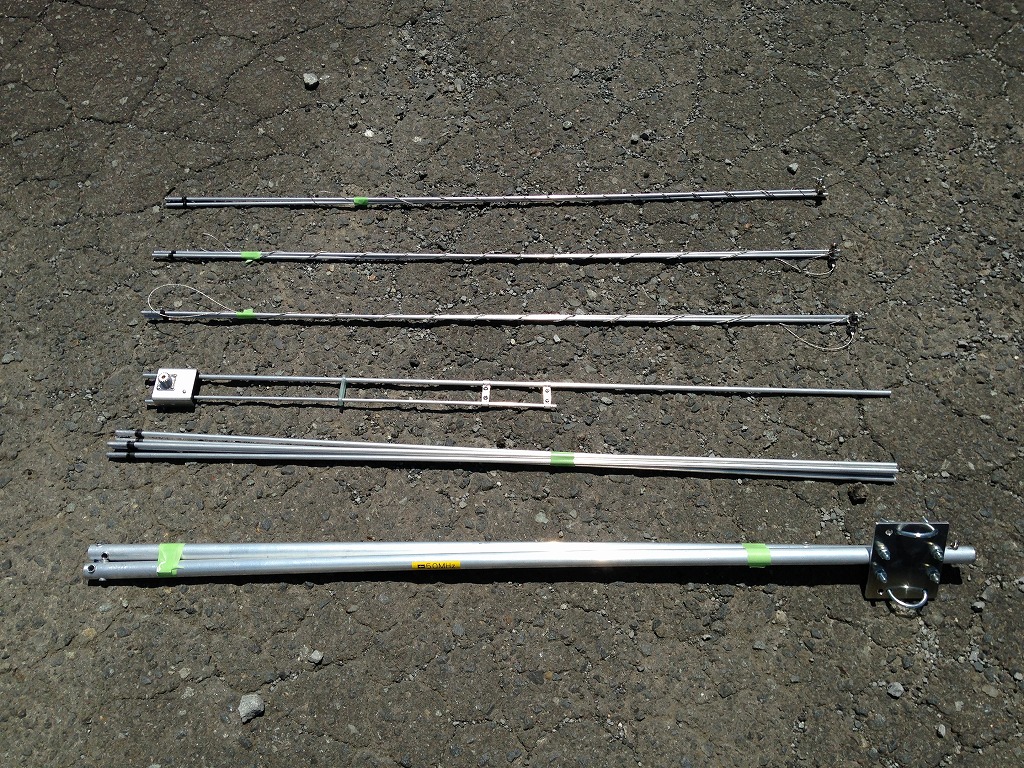

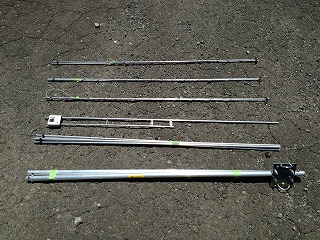

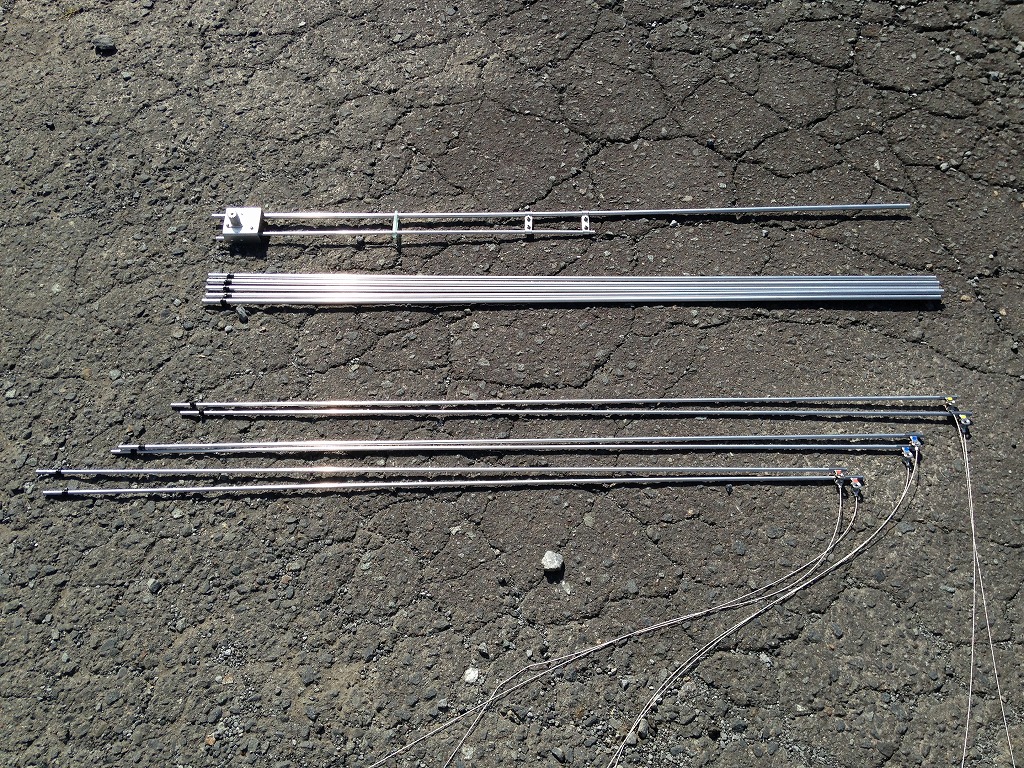

・3eleデルタループアンテナ一式

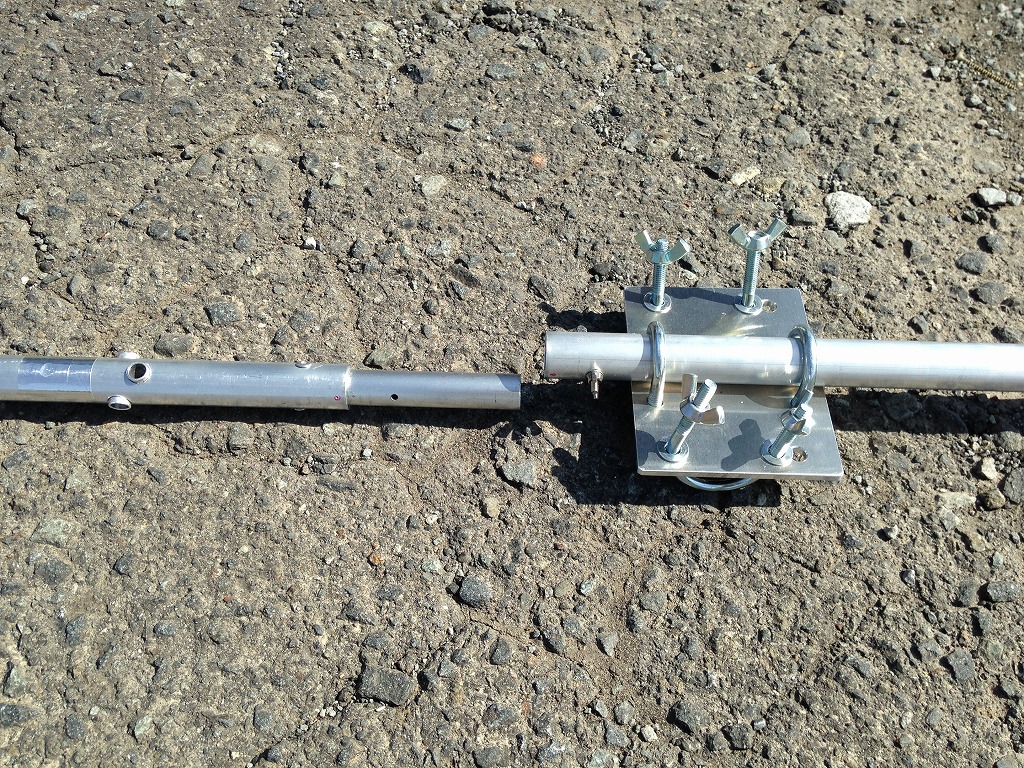

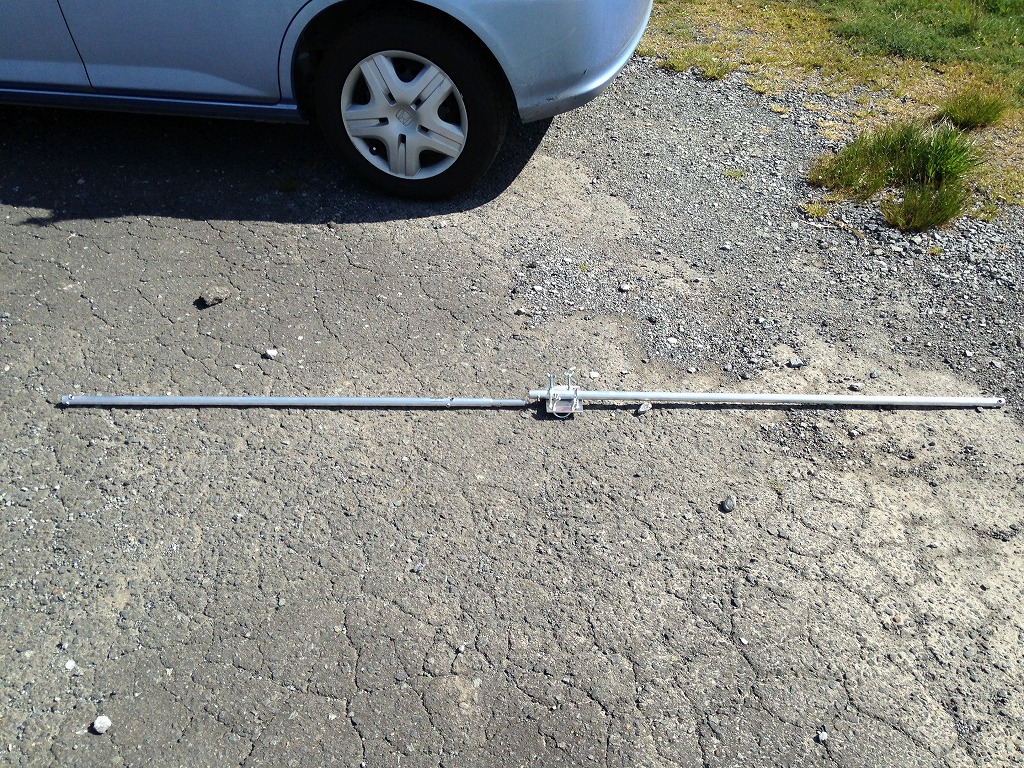

・まずブームを組み立てます。

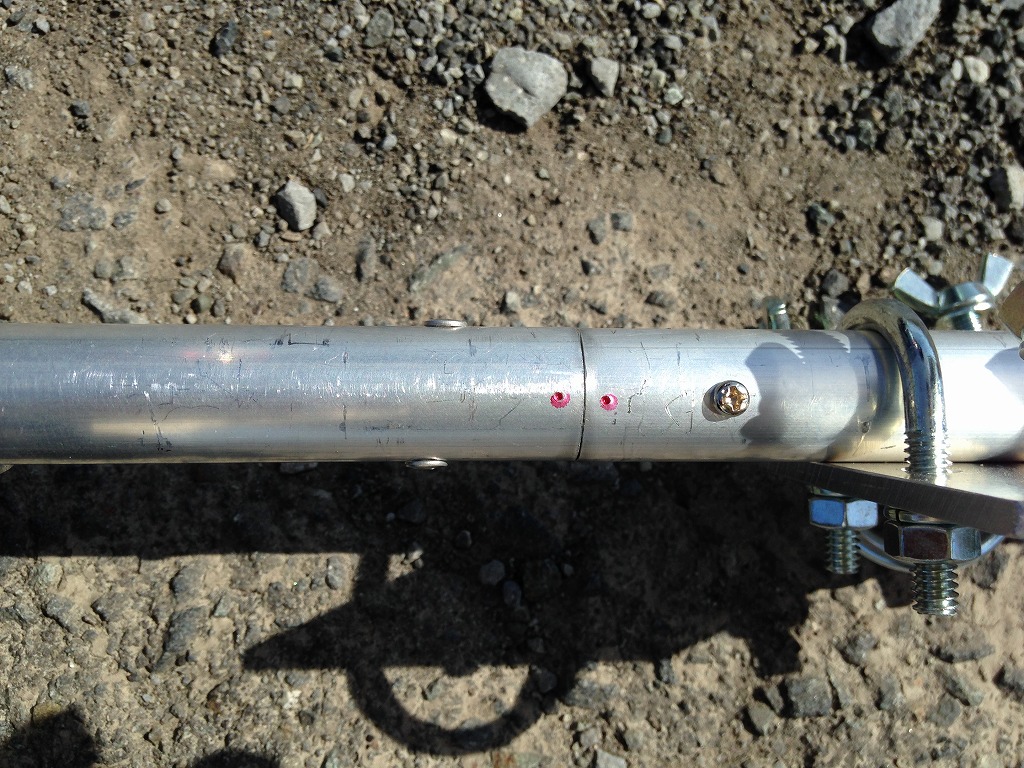

・赤の点と点が一緒になるようにしてネジで固定します。

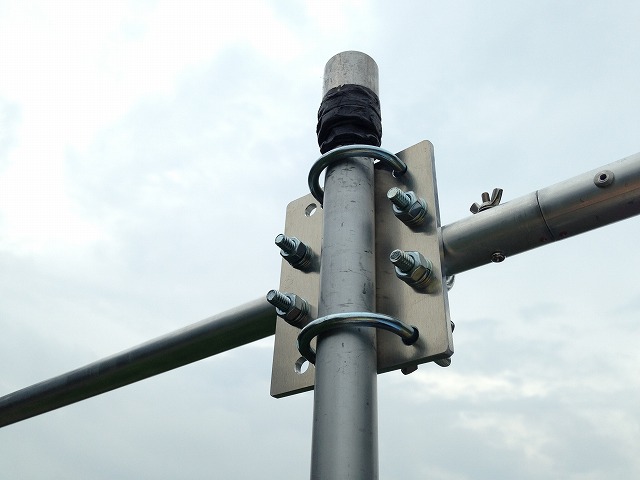

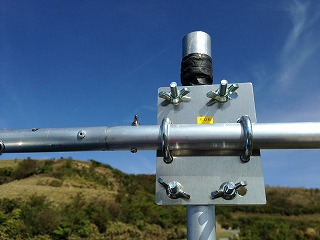

・使用マスト　３５Φ（４５Φ用Ｕボルト使用可）　片方の穴は2種類あります。

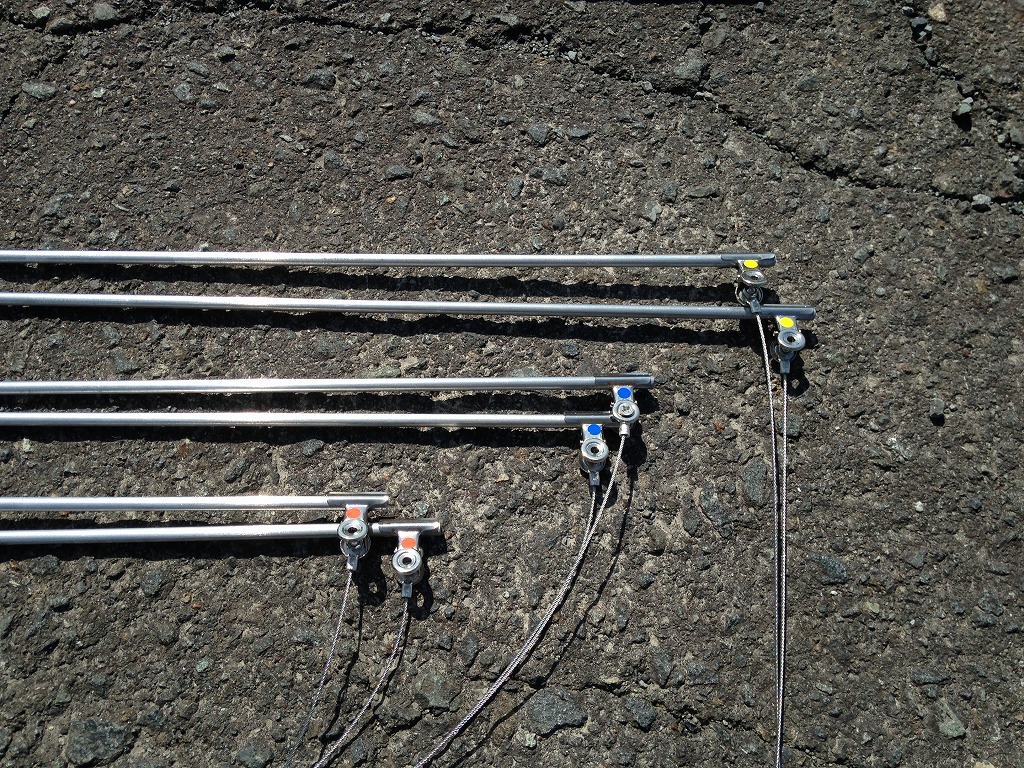

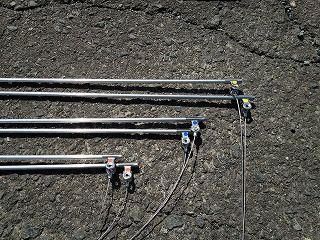

・ディレクタ、ラジエター、リフレクターの先端に目玉クリップでステンレスワイヤーを取り付けます。

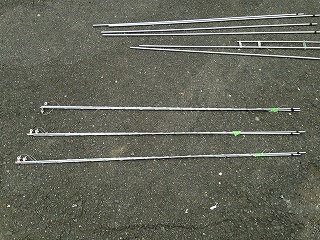

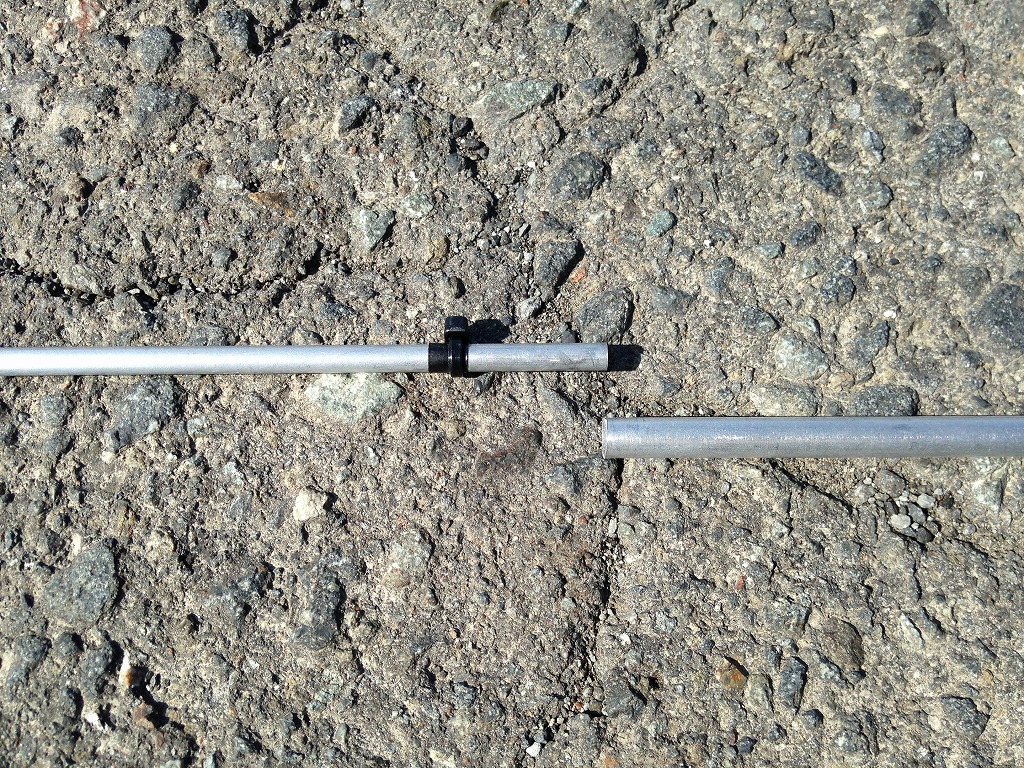

・アルミパイプ同士を接続します。

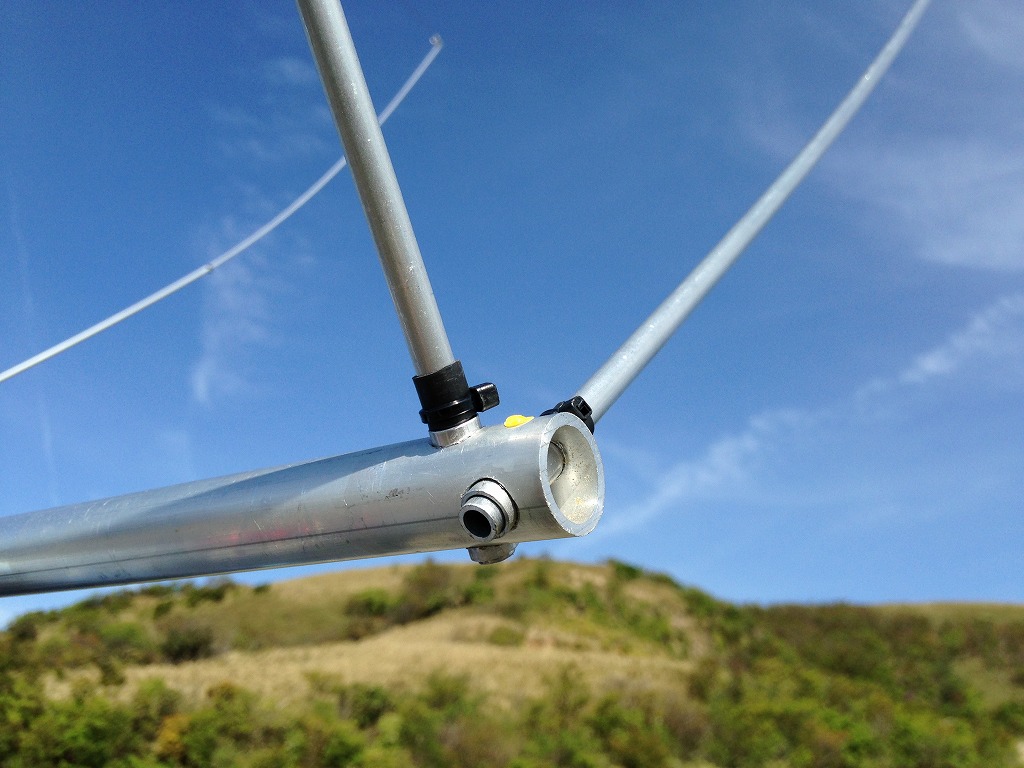

・中央のラジエター(赤)部分を先にブームへ差し込みします。

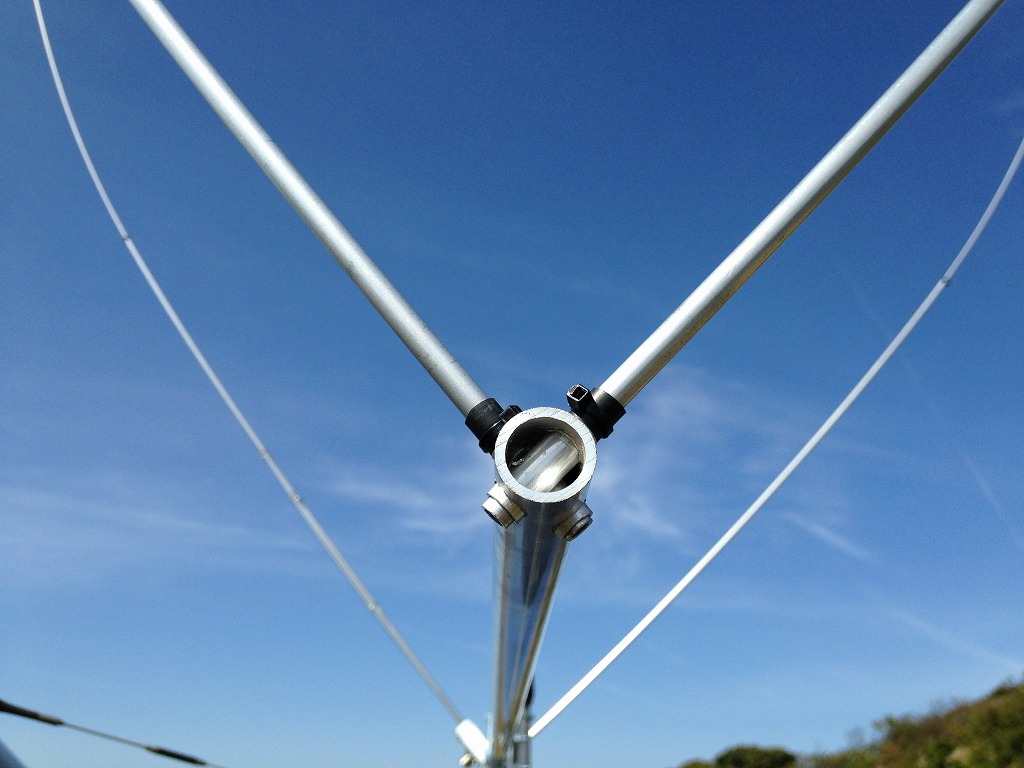

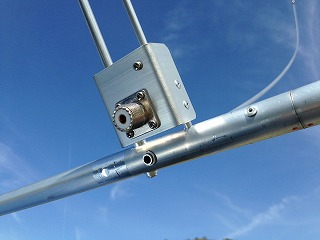

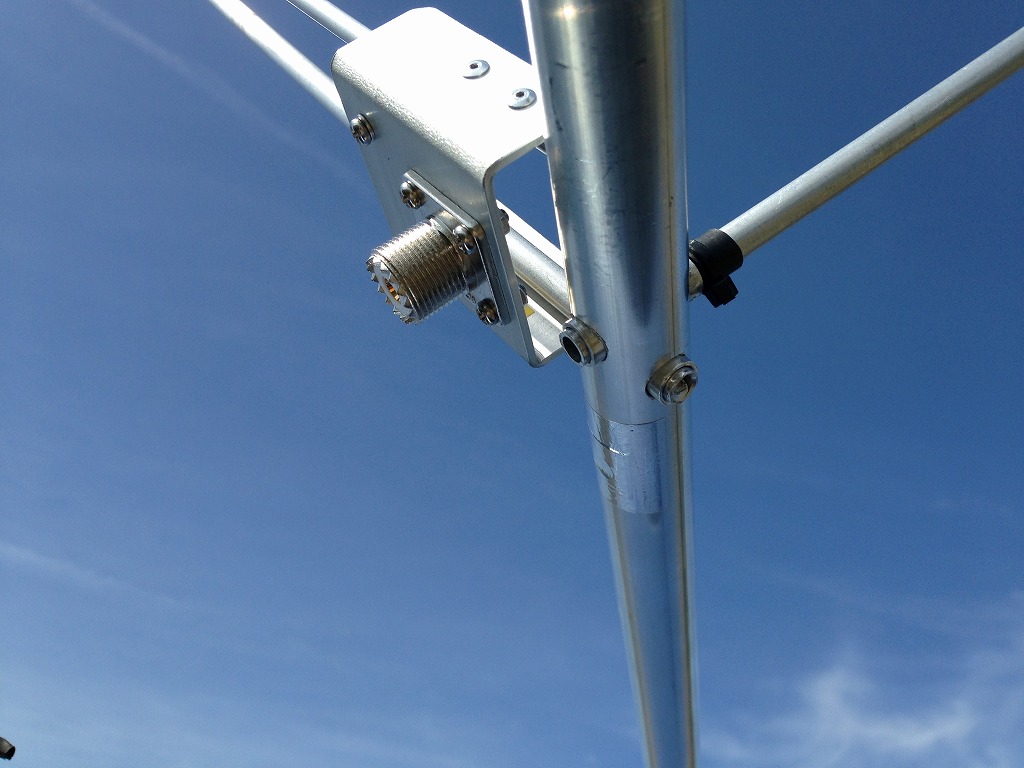

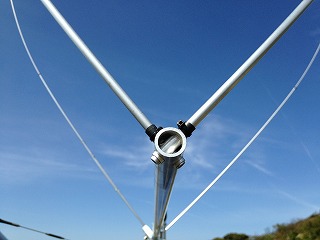

・M型コネクタの部分を先にブームに取り付け、その後のう片方のアルミパイプをブームに差し込みます。
・後はディレクタ(黄)、リフレクター(青)どちらから取り付けても問題ありません。ブームに貼られている色とステンレスワイヤーの色が同じになるよう注意します。

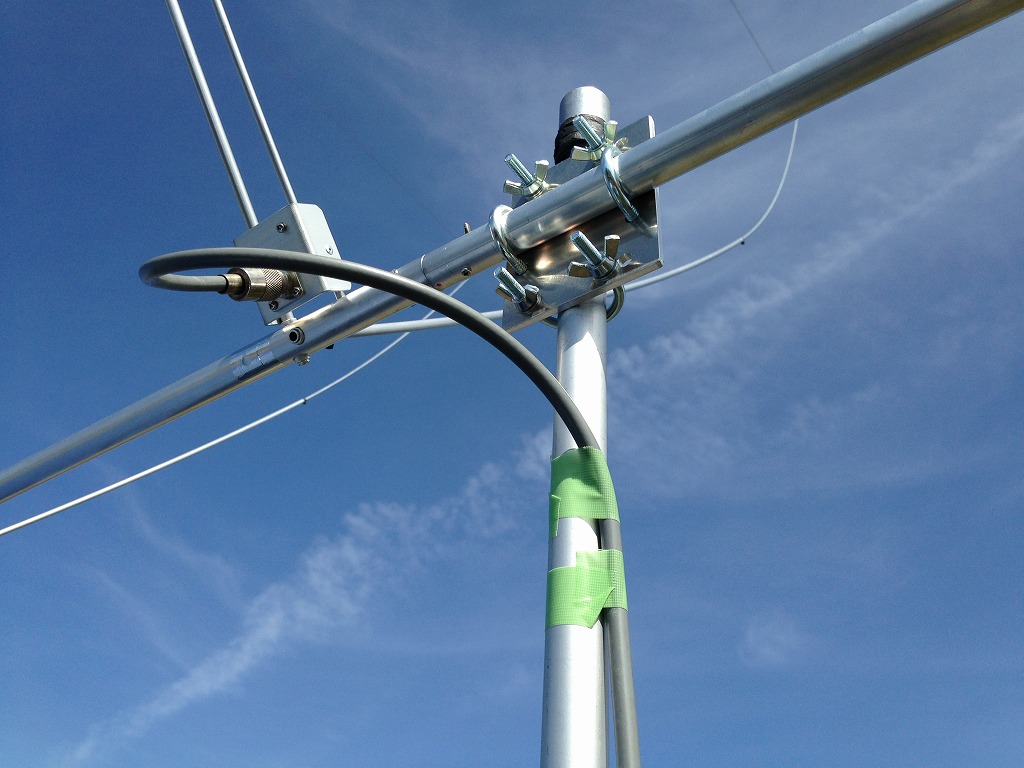

・3eleデルタループアンテナを上げる前に、同軸ケーブルをコネクタに差し込みます。同軸ケーブルにテンションがかからないよう同軸ケーブルは途中で固定します。

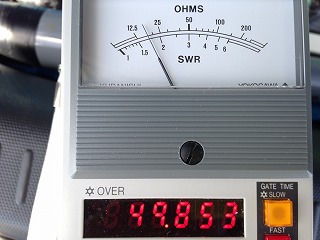

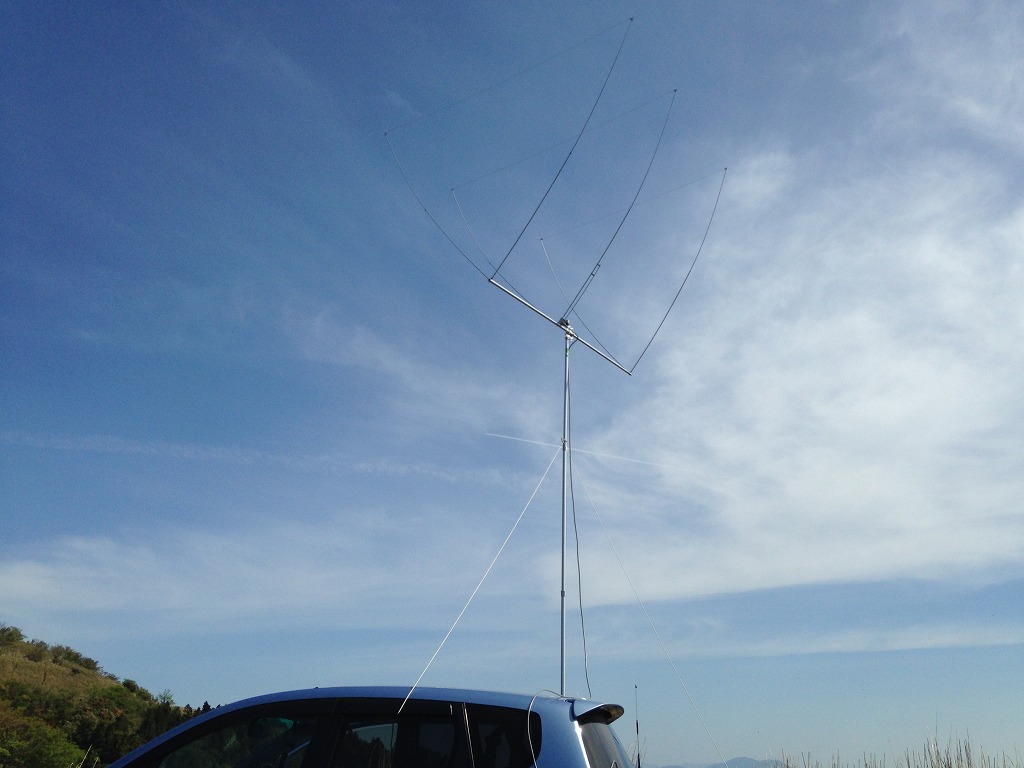

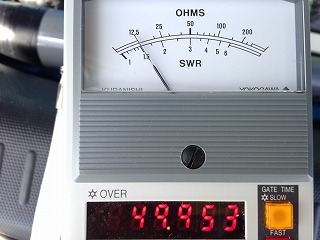

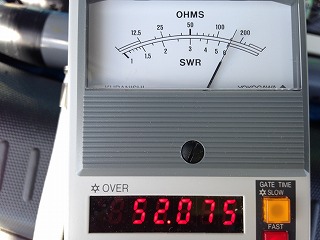

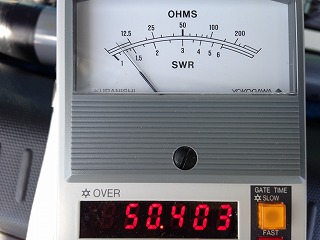

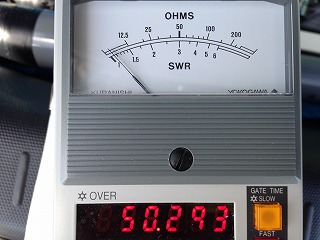

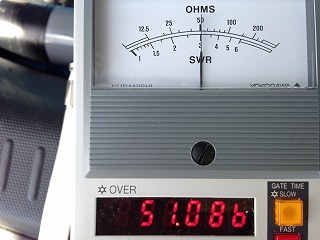

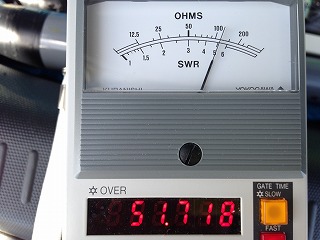

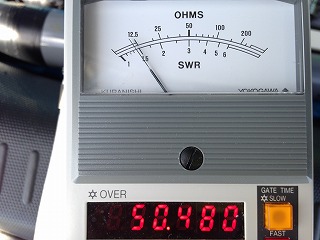

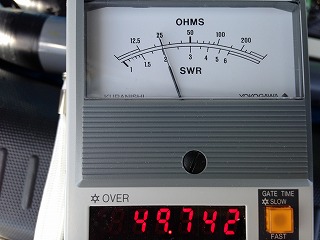

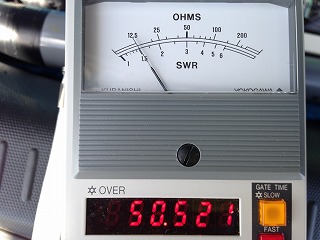

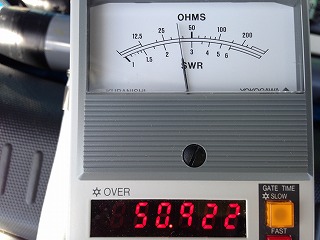

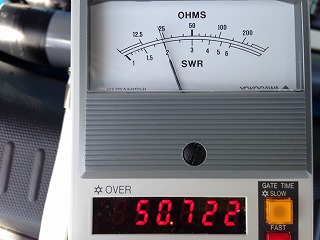

・高さ4.5mのポールに取り付け、SWRを測定してみました。

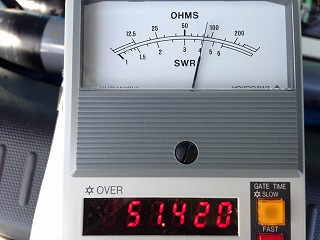

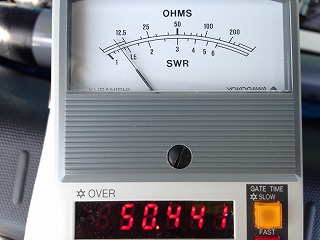

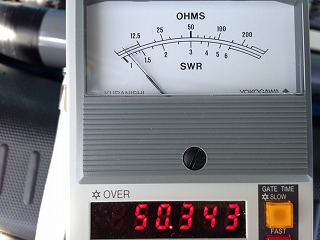

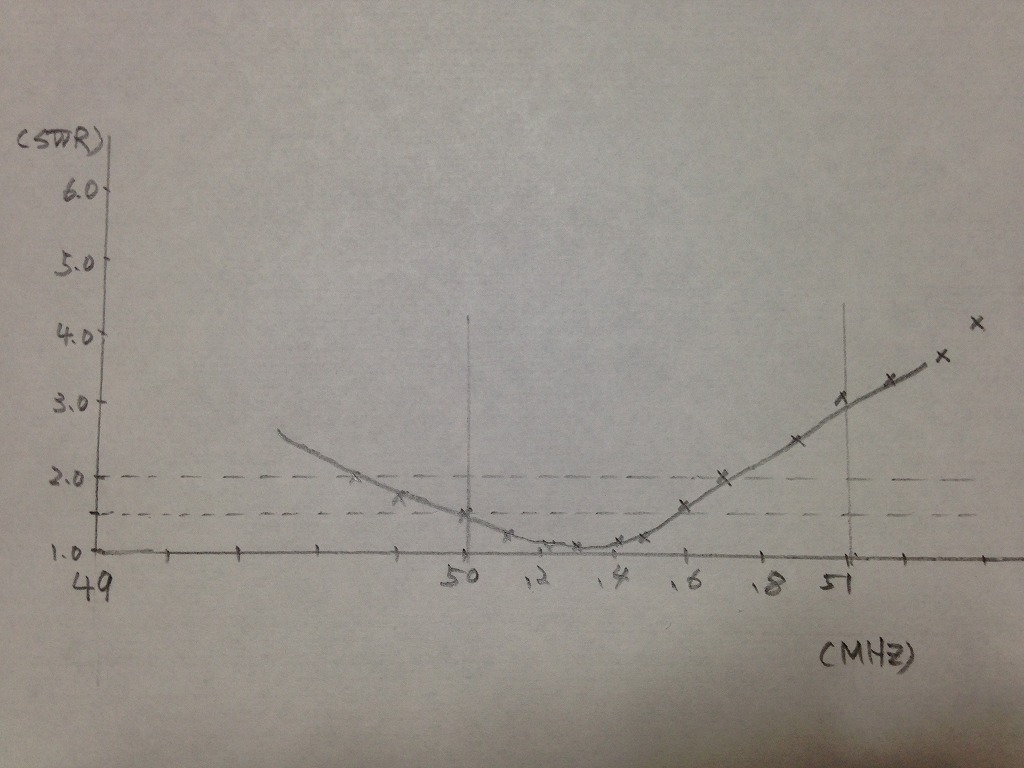

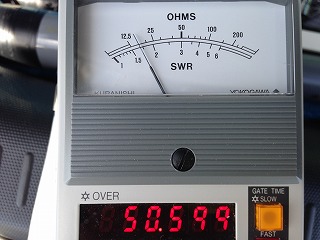

・50.300MHzでSWR1.05 ・50～50.6MHz 1.5以下でした。
・片づけ時、各々のステンレスワイヤーはアルミパイプに巻き付けました。

・ステンレスワイヤーはそれぞれで巻き付けた方がいいです。3種類一度に巻き付けると、取り外し時に絡まることがあります。

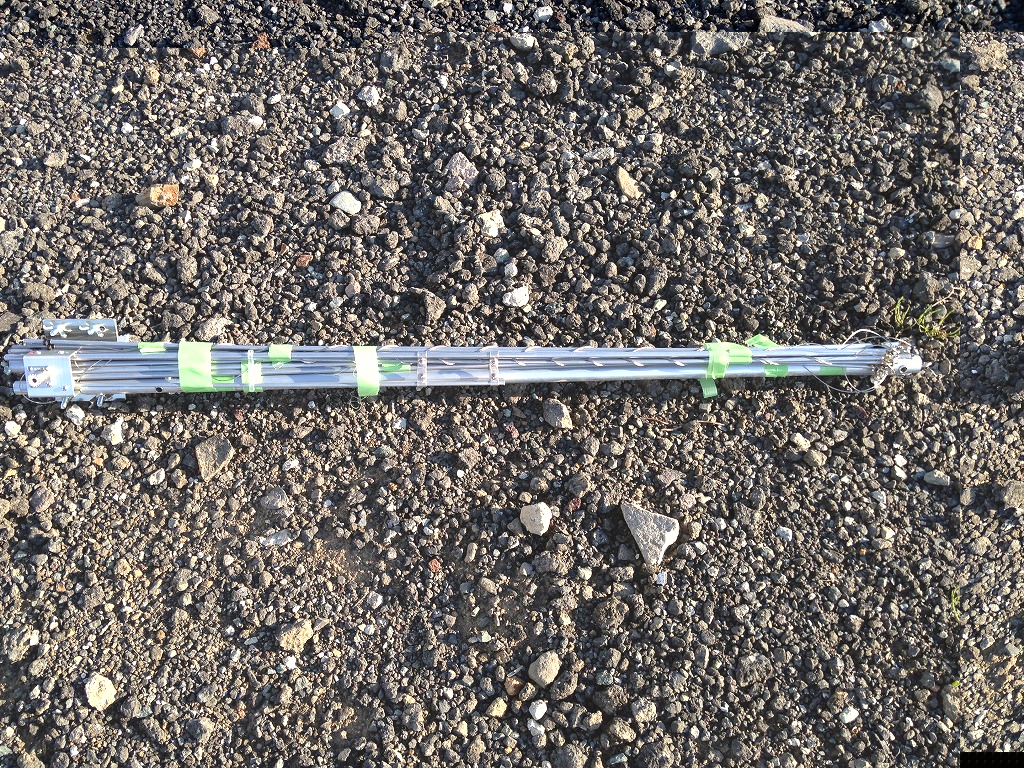

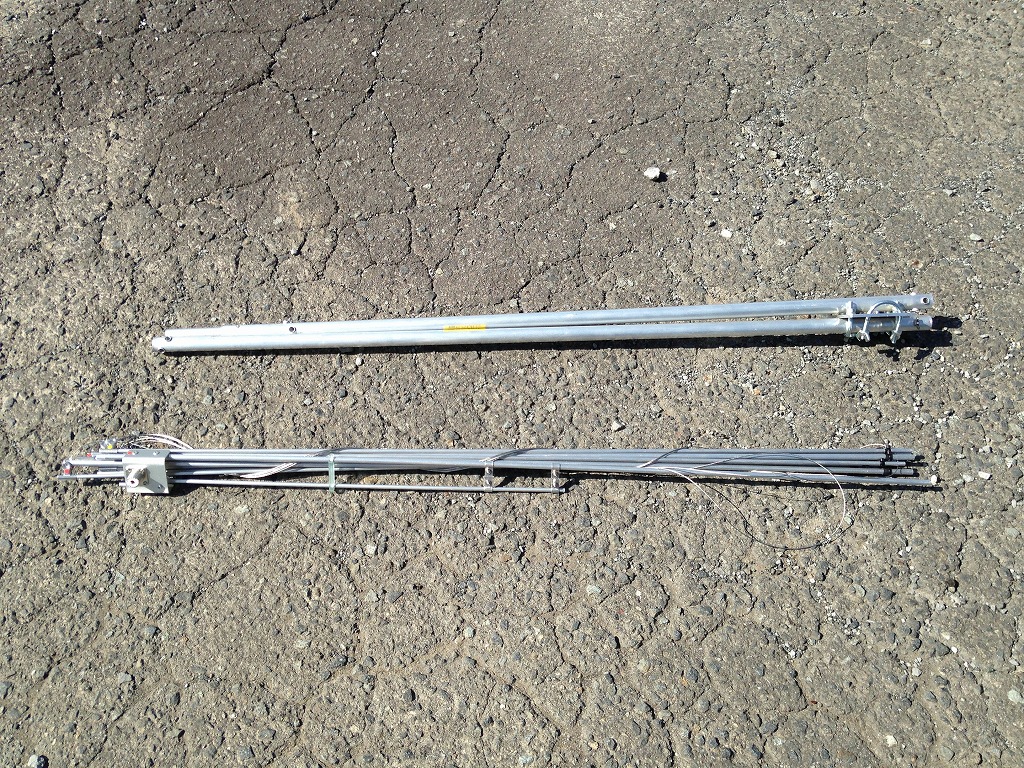

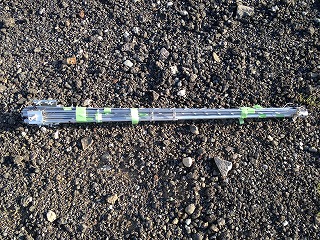

・仕舞い寸法は約1m

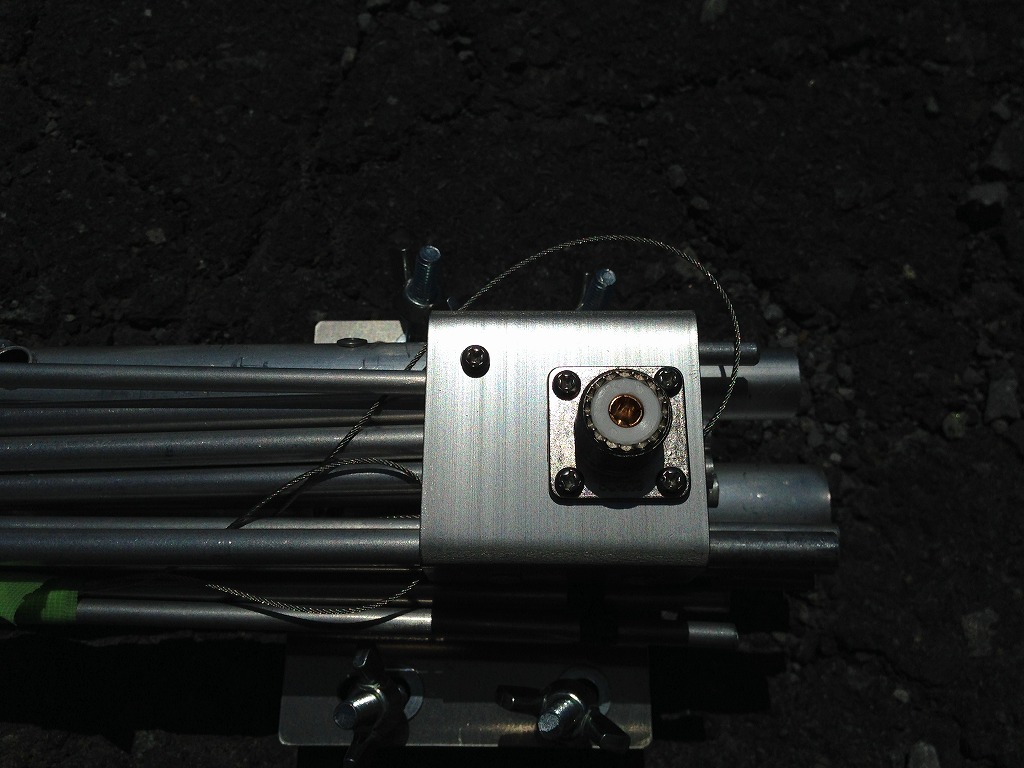

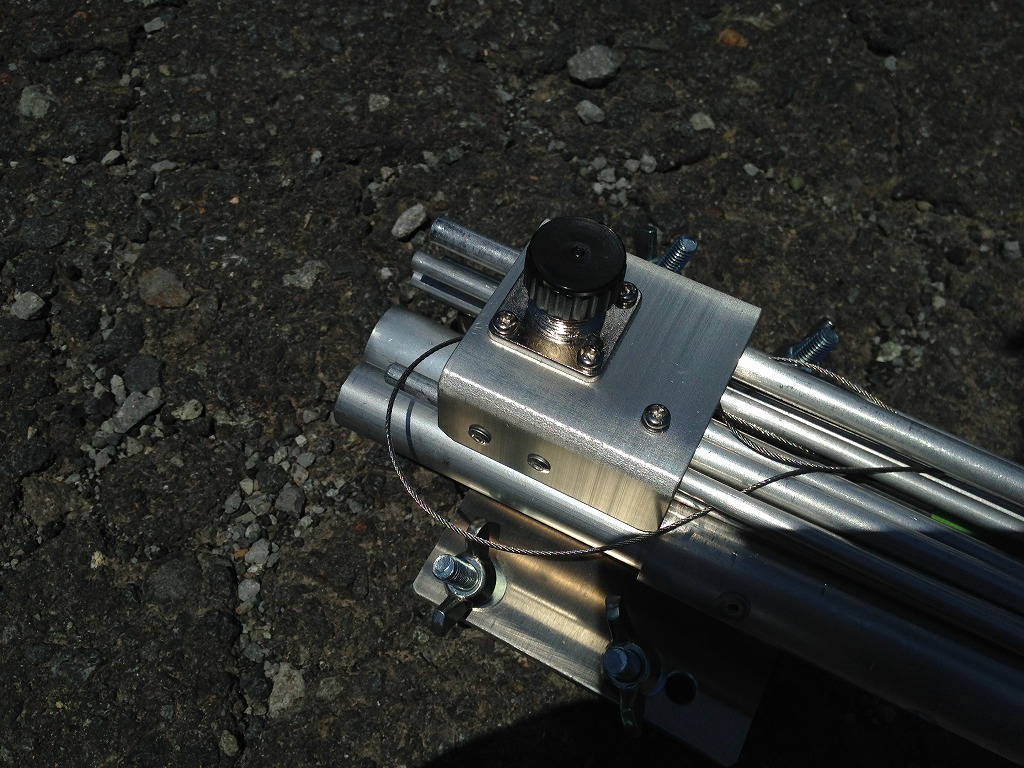

・M型コネクタ部分がむき出しになっているので、砂などが入らないようキャップを取り付けました。

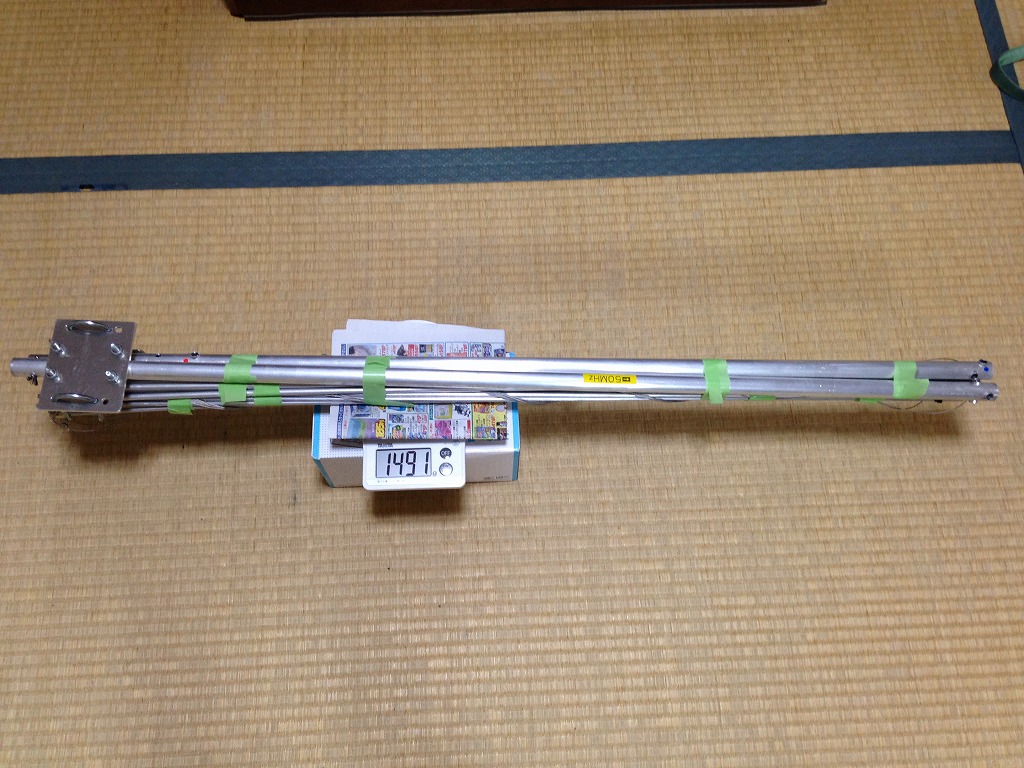

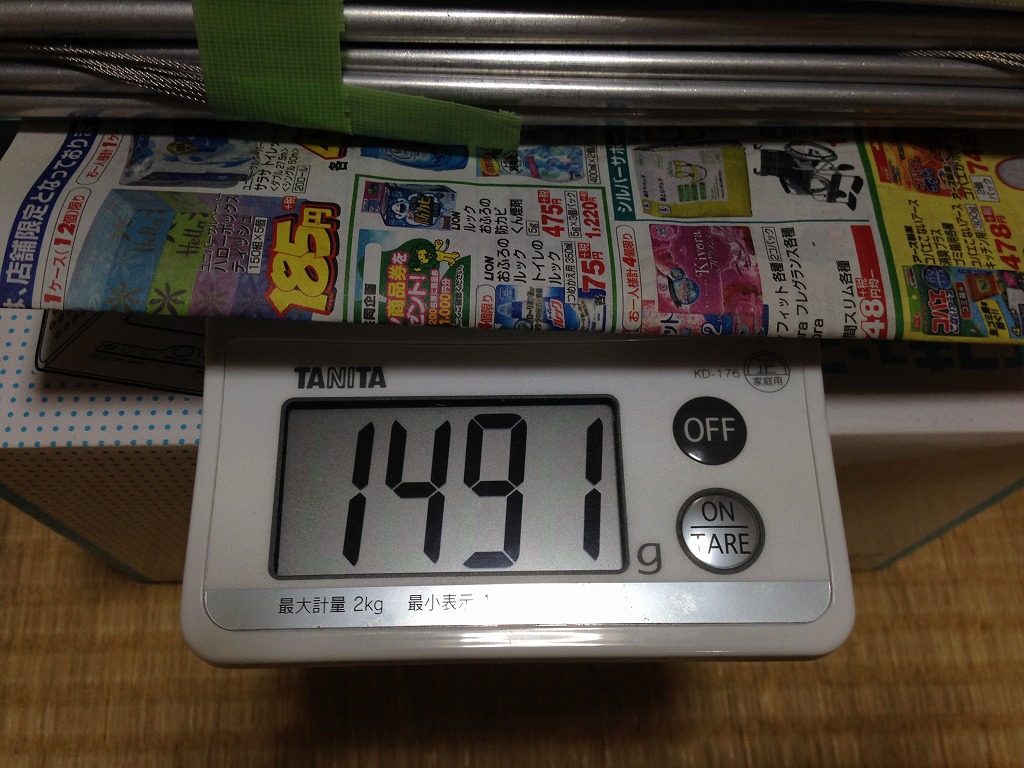

・質量は約1.5kg(軽いですね・・・)

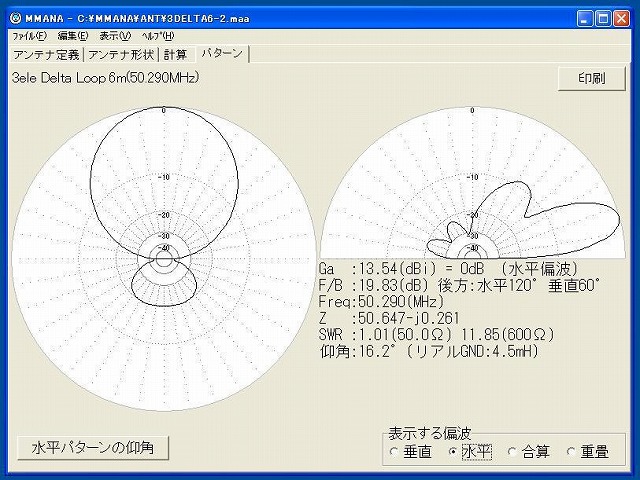

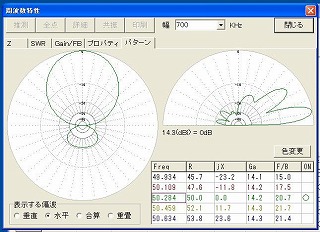

・4.5mh時の放射パターン　(JA1CPさんデータ)

◆ 交信履歴 / 使用感　◆

交信履歴(569局 14年7月13日現在)

・13年12月23日(1エリアAMコンテスト)
　運用場所：神奈川県足柄下郡湯河原町
　交信エリア：1/2/7エリア
　交信局数：70局(AM)
　使用リグ：IC-703 5W

・14 年5月2,3日
　運用場所：静岡県伊豆市
　交信エリア：1/2/7エリア
　交信局数：21局(CW/SSB)
　使用リグ：IC-703 5W

・14年5月11日(QRP Sprintコンテスト)
　運用場所：静岡県伊豆市
　交信エリア：1/2/7エリア
　交信局数：37局
　使用リグ：IC-703 5W

・14年5月31日
　運用場所：東京都西多摩郡檜原村
　交信エリア：1/2/3/4/6(/JR6)/7エリア
　交信局数：171局(CW/SSB)
　使用リグ：IC-703 5W

・14年6月15日
　運用場所：神奈川県足柄下郡湯河原町
　交信エリア：1/2/3/4/5/6(/JR6)/7/8エリア
　交信局数：189局(CW/SSB/AM)
　使用リグ：IC-703 5W

・14年7月13日
　運用場所：埼玉県入間郡越生町
　交信エリア：1/2/6エリア
　交信局数：81局(CW/SSB)
　使用リグ：IC-703 5W

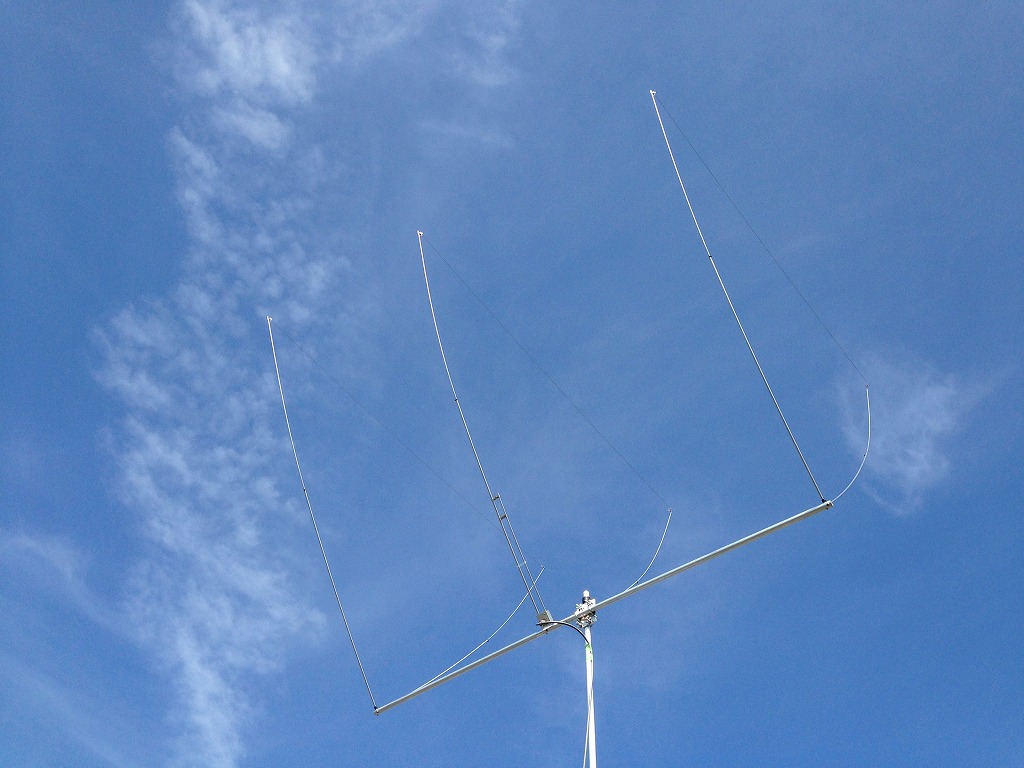

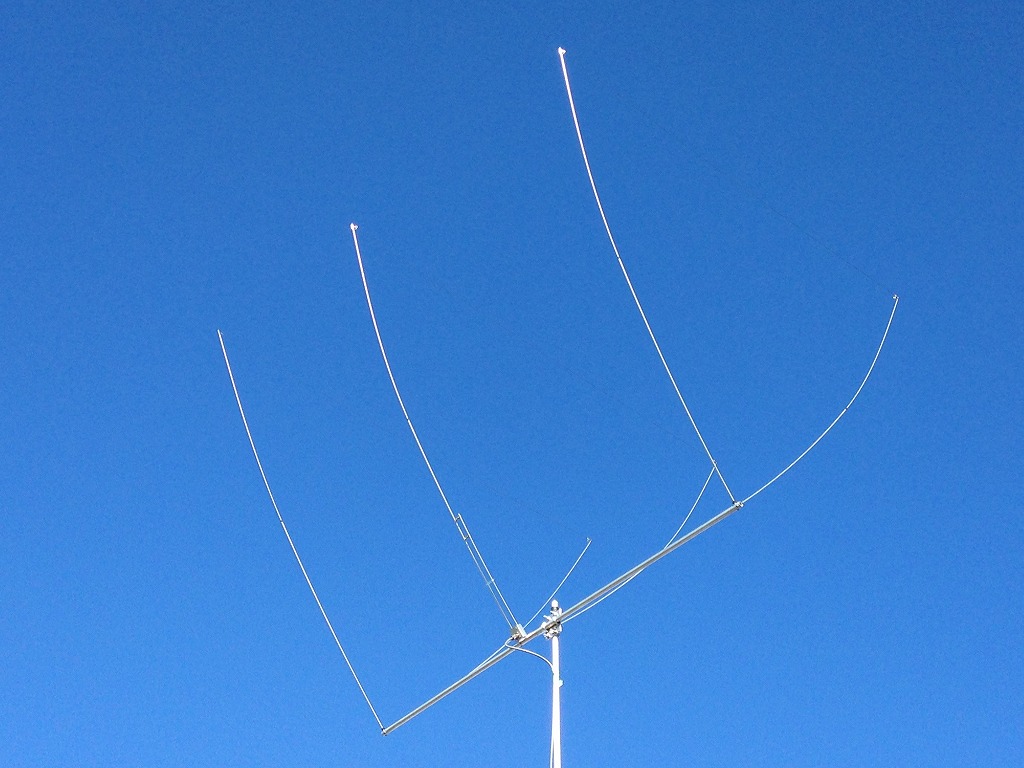

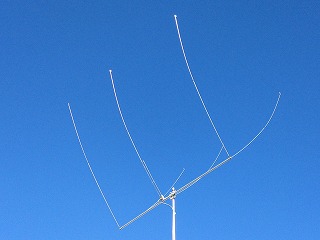

3eleデルタループ

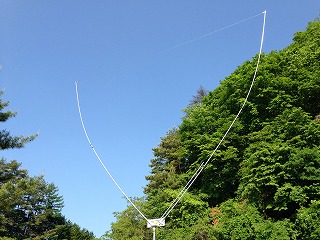

1eleシングルデルタループ

　3eleデルタループにして質量約1.5kgはまさに"超軽量"と言えるでしょう。カップラーメンと同じく約3分で組立性も抜群、Es時の遠距離とも威力を発揮でき、大変満足しております。

こちらの移動地：神奈川県足柄下郡湯河原町「こちらの設備 IC-703(5W)、4.5mh」

○Es発生時(福岡県田川郡福智町　2mh モービルANT ５０ｗ) JF6TWP/6

　
アンテナ名

ＲＳ(自)

ＲＳ（相手）
　

　 JA1CP's 3ele デルタループ５９+20 ５９+20 4.5mh

　 JA1CP's 1ele デルタループ５９５９ 4.5mh

　 2eleHB9CV ５８５８ 4.5mh

　モービルWhip ５９５８２ｍｈ

　Esが強力で相手局がよく入感している場合は、モービルWhipでも楽々交信できました。ただし2eleHB9CVの方が若干Sが落ち気味でした。6/8ともパイルになっていた時に3eleデルタループを使用すると一発でコールバックいただきましたので流石に威力はあるなぁと感じました。今後Esが弱い時など調査してみたいと思います。

打ち上げ角が低く、Es時QRPでも遠距離通信で楽しめますが、3eleともなると指向性があるのでサイドやバックの局が入感しずらくなります。Esか発生していない時は、1eleシングルデルタで楽しまれた方がよいと思います。
